陶瓷纖維臺車式熱處理爐

技術參數

一、燒結性能
1、爐膛工作室尺寸： 4000(深)×1000(寬)×1000(高) mm
2、外形尺寸：4900(深)×1700(寬)×1800(高) mm
3、額定溫度：?1500℃
4、長期工作溫度： 1400℃
5、溫度穩定性: ?±2℃
6、溫度均勻性：橫向±10℃，縱向±8℃）
7、升溫速度：10-?50分鐘,A型10-30℃/分鐘自由設定。
8、爐膛材料：爐頂采用氧化鋁多晶纖維板材料組成，爐膛側面采用氧化鋁泡沫磚和氧化鋁多晶纖維板材料組成，保溫材料為陶瓷纖維板和棉，具有升溫速度快，節能的特征。
9、爐底板采用剛玉地板，承載能力強
10、設置8米導軌。

二、加熱控制性能

1、電源電壓：?380V
2、加熱功率：70KW×4組
3、加熱元件：硅鉬棒
4、控制方式：可控硅控制，變壓器調壓，?PID參數自整定功能，手動/自動無干擾切換功能，超溫報警功能，具有溫度補償功能和溫度校正功能，可編程序50段。額定功率280W，分4臺變壓器，4個控制器，4個熱電偶，4個測溫點。
5、儀表顯示精度：±1℃
6﹑儀表具有密碼設定功能，參數設定密碼控制。
7﹑沖溫值：≤1-3℃
9、自動化功能：該系列小型臺車爐采用觸摸屏全自動控制，自動升降爐門，自動進出臺車，自動密封，全自動加熱、恒溫、降溫，自動記錄歷史數據和升溫曲線，自動選擇升溫曲線。

三、其它特性

1、節能性能：采用氧化鋁多晶纖維板材料，重量輕，導熱系數小，升溫快，節能50%以上，省時省力
2、加熱元件為兩側放置,采用前后四段加熱，四段立控溫，溫度均勻性好。
3、控制特點：自動化程度高，控制系統模塊化結構，設備關鍵部件長壽命設計，工藝簡單可靠、穩定性好、精度高。
4、采用電動升降爐門，安全性強。
?

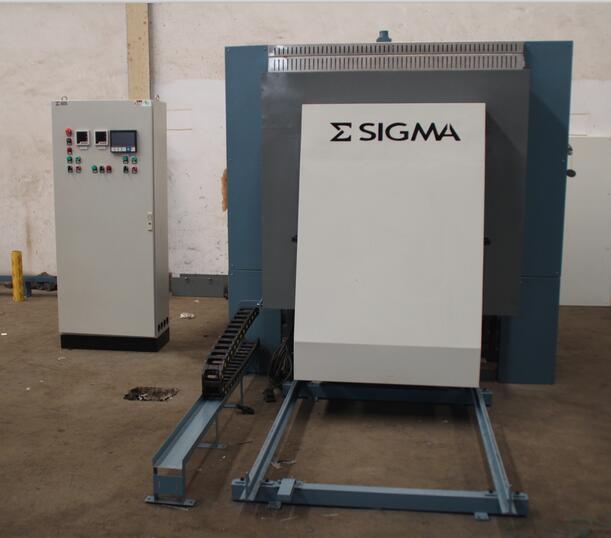

小型臺車燒結爐、移動式臺車爐。
臺車爐這類爐子的爐底為一個可移動臺車的箱式電阻爐，它適用于處理較大尺寸的工件。臺車爐的爐架和爐殼的結構與箱式電阻爐基本相同，但由于臺車爐定做臺車需拖出，臺車爐前端無下橫梁，易發生爐架變形，因此爐架應牢固固定在地基上。爐面板應與爐口磚錯位，即爐口磚突出，并有足夠的磚厚，以減少爐面板受熱變形。爐面板爐口邊緣也應開較大較長的膨脹縫。臺車爐的爐襯與箱式電阻爐基本相同。由于臺車與爐襯不接觸，因此爐襯更宜采用耐火纖維結構。小型臺車爐爐口裝置與一般電阻爐相似，大型臺車爐寬度大，爐門必須有足夠的剛度，爐門內襯多采用耐火纖維砌筑。臺車鋼架應依據載荷計算確定。驅動裝置多數安裝在臺車前部，驅動臺車行走。行走裝置多為車輪式，有密封軸承結構和半開式軸承結構，因前者輪軸潤滑困難，而常用后者。臺車與爐體間的常規密封方法是砂封結構。單臺車式爐的電熱元件一般采用觸頭通電，臺車尾部設3~6個固定觸頭，爐體下部安設3~6個帶彈簧壓緊的觸口，臺車進入爐膛后觸頭能很好地插入觸口。雙臺車爐一般在臺車兩側前部下部裝設插條.
