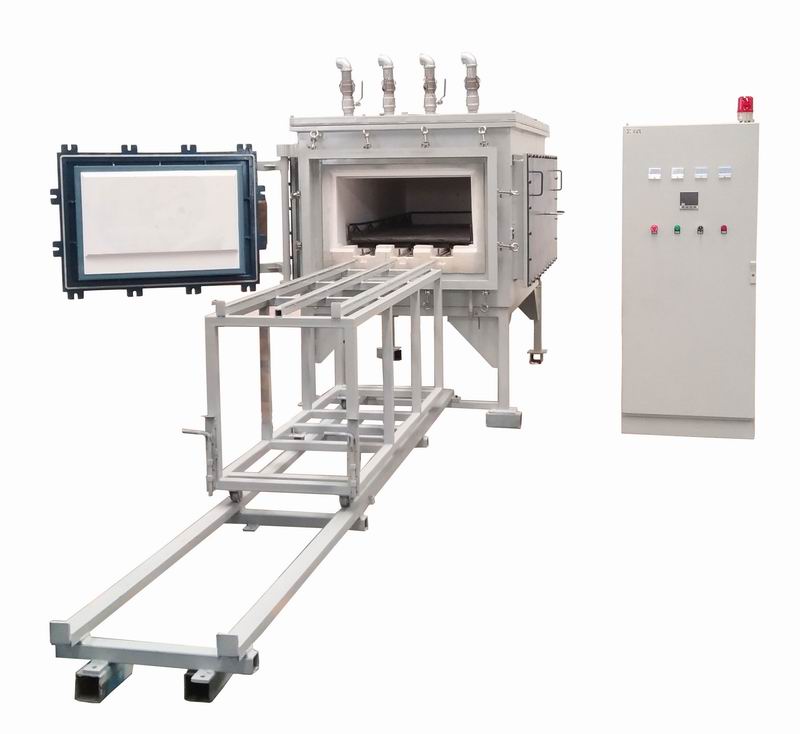

真空氣氛箱式電阻爐（石墨炭化燒結爐）

(尺寸可承接異型定制)

石墨炭化燒結爐用途及技術特點

石墨炭化燒結爐主要用于金屬陶瓷材料、復合陶瓷材料、納米相材料，梯度功能材料，介孔納米熱電材料，高熔點材料及耐火材料等材料的快速、高品位燒結，電子產品的高溫清潔燒結。
石墨炭化燒結爐廣泛應用于大專院校、科研院所、工礦企業實驗和生產中試用爐。

石墨炭化燒結爐主要技術特點

1、自動化： 采用智能型溫控儀表，升溫工藝設定完成后設備自動升溫，自動化程度高，可視化操作，結構簡單。

2、模塊化：采用模塊化結構方式，具備故障自診斷功能，維修方便，可操作性強。

3、可視化：采用大屏幕觸摸式溫控儀表，中文界面顯示，操作直觀明了。具備溫度控制和記錄功能，可儲存升溫工藝記錄半年以上。

4、技術型： 采用技術型爐膛搭建技術，可以保證加熱體之間不會出現斷裂搭接問題，可以有效提高加熱體的使用壽命，該項技術還可以有效解決取放工件時碰觸加熱體問題。采用技術型的爐底砌筑技術，底部配有導熱通道，加強底部熱氣流流通，可以有效提高爐膛內部溫度均勻性。

石墨炭化燒結爐技術參數

1、設計溫度：≥1000/1600℃

2、常用溫度：≤1000/1550℃

3、顯示精度：±1℃ ，溫控系統含有溫控儀表、變壓器、功率調整器、熱電偶及各種保護回路等組成。

4、溫控儀表： 采用日本島電FP93智能溫控儀表，精度等級0.2級。

5、記錄儀表： 采用廈門宇電雙通道無紙記錄儀，可以實時顯示并記錄升溫工藝曲線，可以多種方式顯示升溫工藝，真彩顯示觸摸式操作，操作方便易行，可以存儲數據數據半年左右，可以通過專用數據存儲器將數據導入電腦中進行分析或打印。

6、控溫性能：可控硅控制，變壓器調壓，可編程序30-50段，PID參數自整定功能，手動/自動無干擾切換功能，超溫報警功能，具有溫度補償和溫度校正功能，控溫儀表具有密碼設定功能，參數設定密碼控制。

7、設備電源： AC380V±10%,50Hz

8、工作真空：于500Pa，采用數顯式復合真空計顯示爐內真空度。

9、真空設備： 采用大口徑雙擊旋片式機械泵，抽速70L/S以上，可以保證設備快速抽真空和達到較高的真空，提高設備工作效率。

10、充氣氣體：氮?dú)饣驓鍤猓鶕?jù)爐膛內氧氣含量情況要進行洗氣處理。

11、氧含量檢測儀：設備配有在線式氧含量檢測儀，可以實時檢測爐膛內氣體中氧氣含量，為后繼燒結提高數據支撐，保證燒結的穩定可靠，檢測范圍0-/10PPM,顯示精度0.01PPM,采用數顯式智能儀表。

12、爐型結構： 采用臥式單室機構，單開爐門，爐門和爐體采用側方鉸鏈連接，爐門采用側方旋轉方式的單開門。

13、開門方式： 采用手動側方旋轉開合，爐門鎖緊采用快速鎖緊螺栓連接，采用手動旋轉壓緊或松開，具有較高的適用性能。

14、送料機構： 石墨炭化燒結爐配有送料車，送料車托臂采用手動液壓升降方式，單次載重大于等于1500Kg,送料車在爐體底部的固定軌道上行走，具有限位功能可以保證行走的安全性能。
