實驗室高溫電爐是通過加熱元件將電能轉化為熱能，從而對實驗材料進行加熱的高溫設備。高溫電爐主要由加熱元件、溫控系統、保溫材料等組成。熱電偶是高溫電爐溫控系統的主要組成部分，通過熱電偶將爐膛內部的實際溫度反饋給溫控儀表，再由溫控儀表對高溫爐進行溫度調節。因此，熱電偶在高溫電爐工作過程中起著至關重要的作用。然而，高溫電爐常用的熱電偶有哪些？高溫電爐熱電偶怎么選擇？

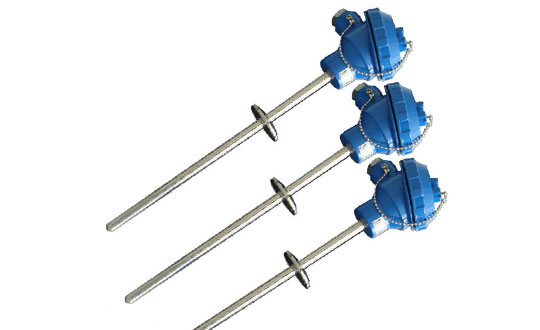

什么是熱電偶？熱電偶是做什么的？

熱電偶是高溫電爐溫度測量?jī)x表中常用的測溫元件。熱電偶直接測量溫度，并把溫度信號轉換成熱電動勢信號，通過電氣儀表（二次儀表）轉換成被測介質的溫度。

高溫馬弗爐熱電偶怎么選擇

高溫馬弗爐中熱電偶的選擇先應依據被測溫度的上限，正確地選擇熱電偶的熱電極及維護套管；依據被測對象的構造及裝置特性，選擇熱電偶的規格及尺寸。

高溫電爐常用的熱電偶有哪些？熱電偶按構造方式可分為普通工業型、鋁裝型及特殊型等。常用的普通工業型熱電偶有：

1、光纖紅外測溫儀:

光纖紅外測溫儀是紅外測溫儀的一種。也叫做光纖傳感測溫儀。光纖紅外測溫儀適用于高達°C的高溫。度高溫電爐用什么熱電偶？

2、ZrB2復合陶瓷熱電偶：

ZrB2復合陶瓷熱電偶廣泛適用于測定氧化環境、真空、還原氣氛和惰性氣體條件下的溫度，特別適用于1800℃以上的超高溫環境的溫度測量，也可用于環境復雜或者更加惡劣的環境。ZrB2復合陶瓷熱電偶是西格馬公司的技術技術，在氧化氣氛條件下，可用于長期測定1800℃以上的爐溫，經過校正后的ZrB2復合陶瓷熱電偶，其精度與標準型雙鉑銠熱電偶相近，在1750/1800℃區間的溫度重復性和壽命，都大于雙鉑銠熱電偶。1800度高溫電爐用什么熱電偶？

3、B型熱電偶：

B型熱電偶也稱為雙鉑銠熱電偶，屬于貴金屬熱電偶，價格較高。常用溫度為1600℃以下，具有穩定性好，準確度高的點。1600度高溫電爐用什么熱電偶？

4、S型熱電偶：

也稱為鉑銠10一鉑熱電偶，通常稱為單鉑銠熱電偶。屬于貴重金屬熱電偶，正極為鉑銠合金，負極為鉑，短期工作溫度為1600℃，長期工作溫度為1400℃，物理、化學穩定性好，普通用于精度度請求較高的高溫丈量。但資料較貴，熱電勢較小。1400度高溫電爐用什么熱電偶？

5、K型熱電偶：

也稱為鎳鉻鎳硅熱電偶，它是非貴重金屬中性能設計穩定的一種，應用很廣，正極為鎳鉻。短期工作溫度為1200℃，長期工作溫度為900℃。此種熱電偶的熱電勢比上一種大4到5倍，而且線性度更好，誤差普通在（6－8）℃。但其熱電極不易做得很平均，較易氧化，穩定性差。1100度高溫電爐用什么熱電偶？

熱電偶裝置時應放置在盡可能靠近所要測的溫度控制點。為避免熱量沿?zé)犭娕紓髯呋虮苊饩S護管影響被測溫度，熱電偶應浸入所測流體之中，深度至少為直徑的10倍。

當丈量固體溫度時，熱電偶應當頂著該資料或與該資料嚴密接觸。為了使導熱誤差減至設計小，應減小接點左近的溫度梯度。

當用熱電偶丈量管道中的氣體溫度時，假如管壁溫度明顯地較高或較低，則熱電偶將對之輻射或吸收熱量，從而顯著改動被測溫度。這時，能夠用一輻射屏蔽罩來使其溫度接近氣體溫度，采用所謂的屏罩式熱電偶。選擇測溫點時應具有代表性，例如丈量管道中流體溫度時，熱電偶的丈量端應處于管道中流速額定處。普通來說，熱電偶的維護套管末端應越過流速中心線。實踐運用時特別要留意補償導線的運用。通常接在儀表和接線盒之間的補償導線，其熱電性質與所用熱電偶相同或相近，與熱電偶銜接后不會產生大的附加熱電勢，不會影響熱電偶回路的總熱電勢。假如用普通導線來替代補償導線，就起不到補償作用，從而降低測溫的精度性。
